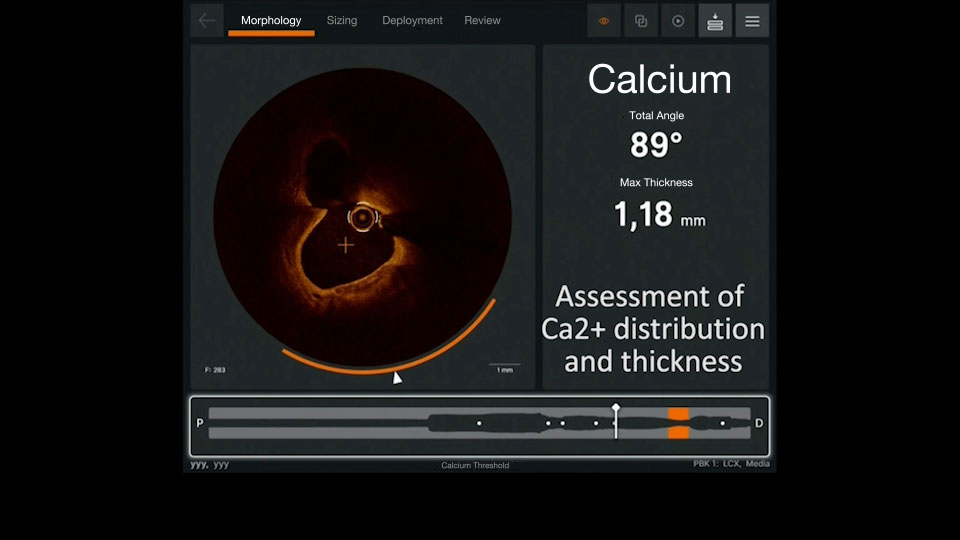

Morphologie: Automatische Kalziumerkennung²

Eine:r von vier Patient:innen, die sich einer PCI unterziehen, hat moderate bis schwere Verkalkungen³. Wenn diese nicht diagnostiziert und behandelt werden, beeinträchtigt dies die PCI-Ergebnisse negativ⁴. Verkalkte Läsionen begrenzen die Stentexpansion, was ein Hauptfaktor für Stentversagen ist, wie z.B. eine Stentthrombose und Restenose.⁵

Die Ultreon™ Software zeigt im Morphologie Screen den Grad der Verkalkung an:

• Ein orangefarbener Bogen um die Querschnittsansicht zeigt das Vorhandensein von Kalzium
• Der Bogen wird angezeigt, wenn der Winkel der Kalzifizierung bei oder über 60 Grad des zirkulär vorhandenen Kalciums liegt.
  Erfahren Sie mehr darüber, wie Sie Kalzium mit OCT erkennen können
• Das weiße Dreieck, markiert durch den roten Kreis, zeigt die maximale Kalziumdicke in der Querschnittsansicht [im aktuellen Bild] an
• Werte für Gesamtwinkel und maximale Dicke werden in Echtzeit während des Zurückziehens angezeigt
• Die Co-Registrierung ermöglicht dem Benutzer die Visualisierung von Kalzium im Angio-Standbild

Wenn die Beurteilung der Kalzifizierung abgeschlossen ist, kann der Benutzer auf die Registerkarte „Sizing“ (Größenbestimmung) klicken, um mit dem nächsten Schritt zur Beurteilung der Stentgröße fortzufahren.

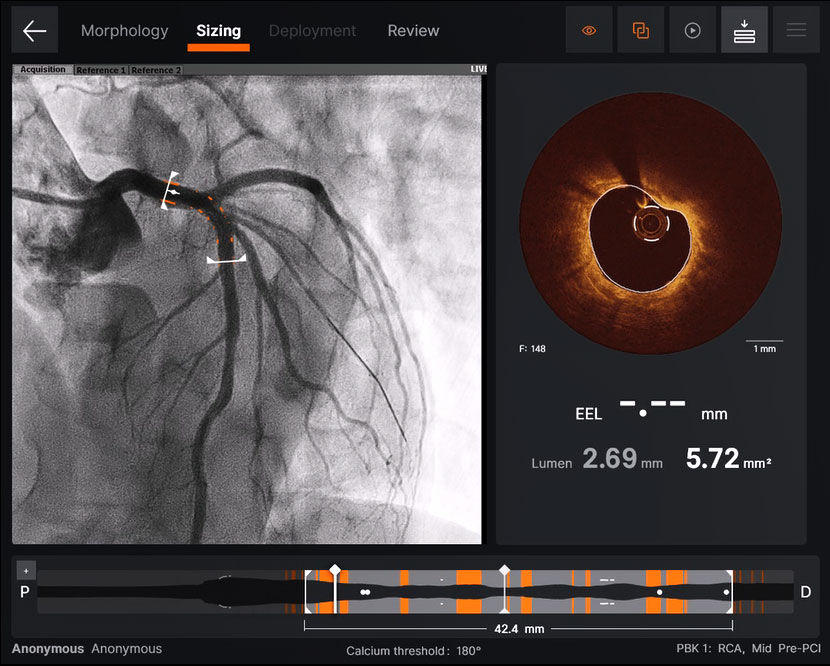

Größenbestimmung: Automatische Erkennung des Gefäßdurchmessers mittels EEL oder Lumen²

Die Ultreon™ 1.0 Software verwendet künstliche Intelligenz (KI), um die externe elastische Lamina (EEL) und das Lumen automatisch zu erkennen und so die Zielbereiche für eine präzise Stentplatzierung zu identifizieren.^1,6

• Länge: Die Angiographie-Co-Registrierung erleichtert die Erkennung der genauen Länge
• Durchmesser: Die externe elastische Lamina (EEL) und das Lumen helfen bei der Bestimmung der Zielbereiche in gesundem Gewebe für die Stentplatzierung⁶
  • Das Lumen wird als durchgezogene weiße oder rote Konturlinie dargestellt
  • Die EEL wird als gepunktete weiße Linie im Querschnittsbild und dem Lumenprofil angezeigt

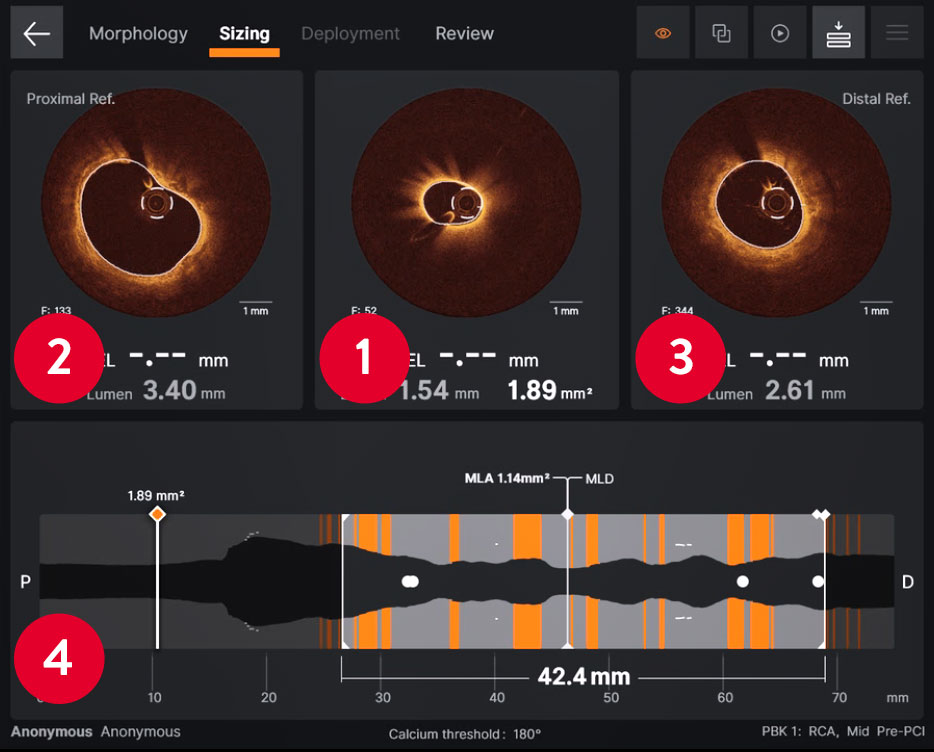

Auf dem Bildschirm zur Größenbestimmung wird eine Ansicht mit vier Bereichen angezeigt:²

1. Aktuell ausgewähltes Bild
2. Proximaler Referenzrahmen
3. Distaler Referenzrahmen
4. Maximiertes Lumenprofil – der Benutzer kann das Lumenprofil maximieren, indem er auf das Symbol in der oberen linken Ecke der Lumenprofilansicht klickt.

Sobald die Größenbestimmung abgeschlossen ist, kann der Benutzer zum nächsten Schritt wechseln, indem er auf die Registerkarte „Deployment“ (Platzierung) klickt.

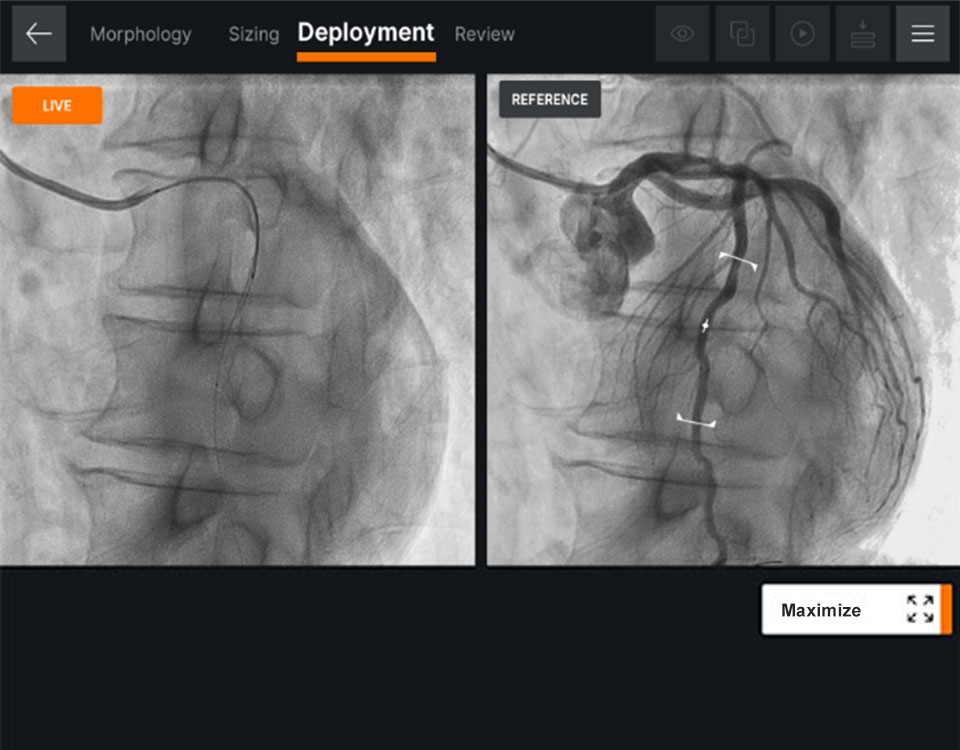

Platzierung: Erleichterung einer präzisen Stentplatzierung²

Die Ultreon™ 1.0 Software erleichtert die präzise Stentplatzierung durch parallele Live- und Co-registrierte Angio Ansichten.

• Benutzer können bei Bedarf ein Vollbild der Co-registrierten Ansicht wählen.

Sobald die Stentplatzierung abgeschlossen ist, kann der Benutzer zum nächsten Schritt übergehen, indem er auf die Registerkarte „Review" (Überprüfen) für die Optimierung nach der PCI klickt.

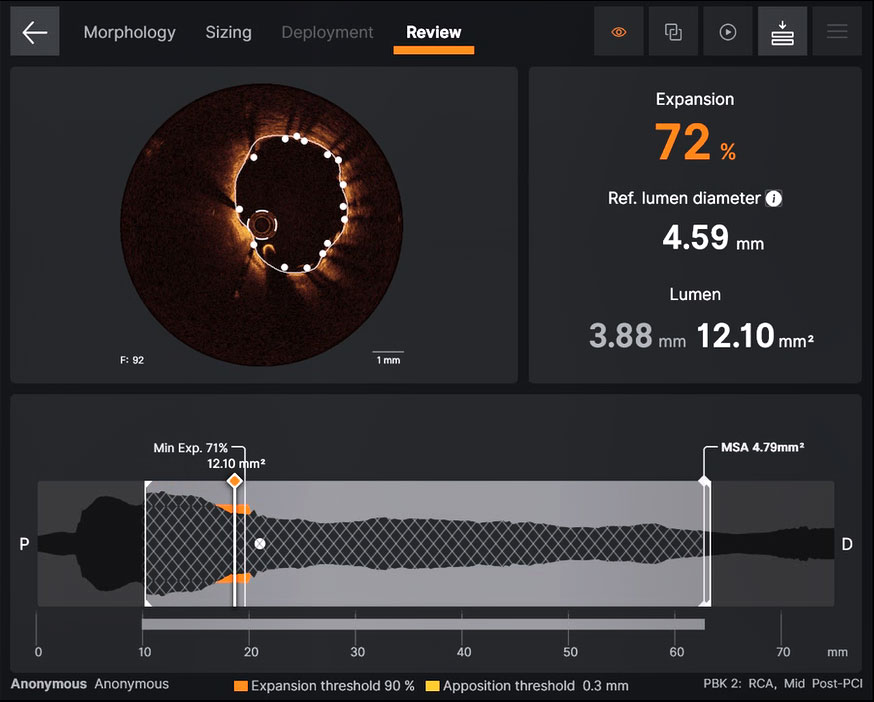

Überprüfen: Optimierung nach der Stentplatzierung²

Die Ultreon™ 1.0 Software zeigt sofort die Berechnungen der Expansions- und Appositionswerte, Referenzlumendurchmesser- und Lumendurchmesserwerte in farbcodierten Markern an:

• Indikator für unzureichende Stentexpansion: orange
• Indikator für eine Malapposition: gelb

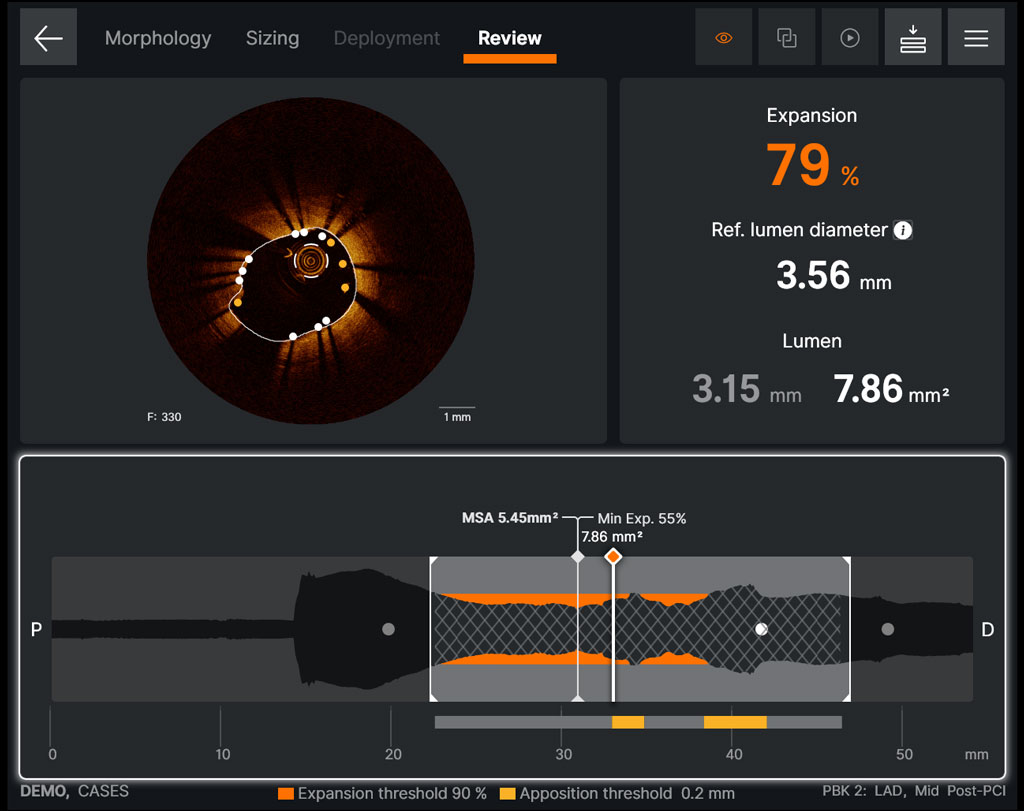

Indikator für eine Malappossition²

Die Ultreon™ 1.0 Software unterstützt interventionelle Kardiolog:innen bei der schnellen Erkennung von Malappositionen auf Querschnitts- und Lumenprofilansichten:

• In der Querschnittsansicht werden fehlplatzierte Streben durch gelbe Punkte angezeigt, wenn die Lücke zwischen der Strebe und der Gefäßwand den vom Benutzer festgelegten Schwellenwert überschreitet.
• Auf dem Lumenprofil werden Zonen mit Fehlplatzierung durch gelbe Streifen angezeigt, wenn es eine Gruppe von fehlplatzierten Streben mit einer Länge von >= 1 mm und einem maximalen Umfangswinkel von >= 90 Grad gibt.

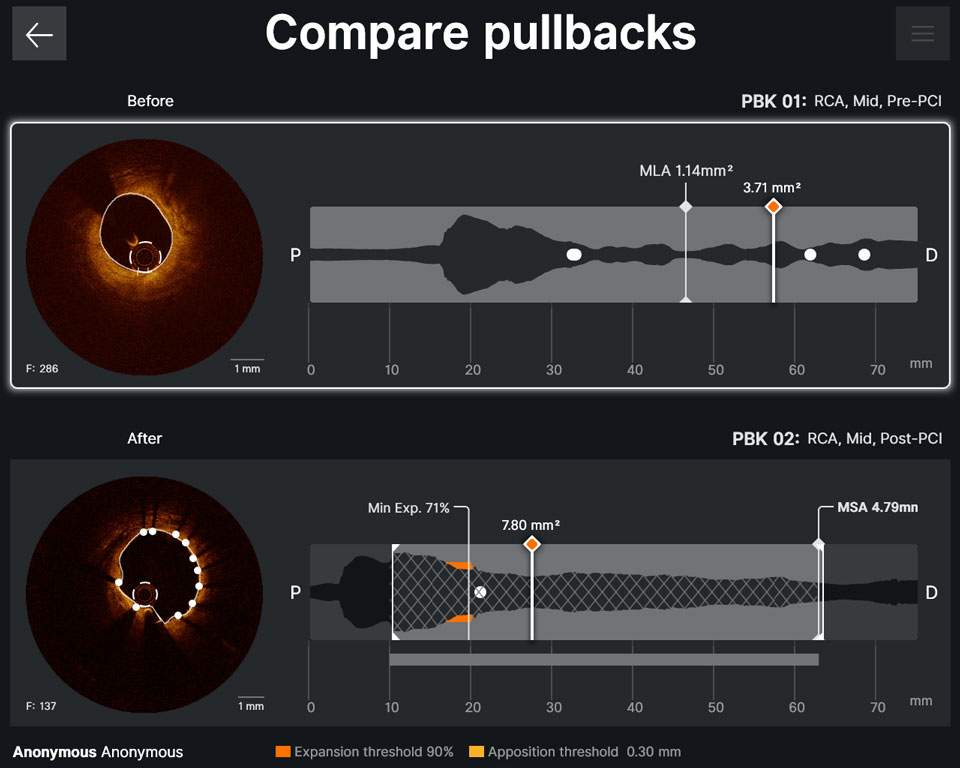

Vergleich des Rückzüge²

Anwender:innen können schnell zwei beliebige Rückzüge vergleichen, indem sie auf das Menü-Symbol in der oberen rechten Ecke klicken. Sehen Sie sich das Ergebnis Ihrer PCI durch die Gefäßvisualisierung vor und nach der Stentimplantation auf einem Bildschirm an.
